Lexvision LV600IP-BSWP · Bedienungsanleitung · 16 Seiten
Modell LV600IP-BSWPAusgabe DE · 09 / 2026 · V1
Dokument-Nr. LV600IP-DE-01

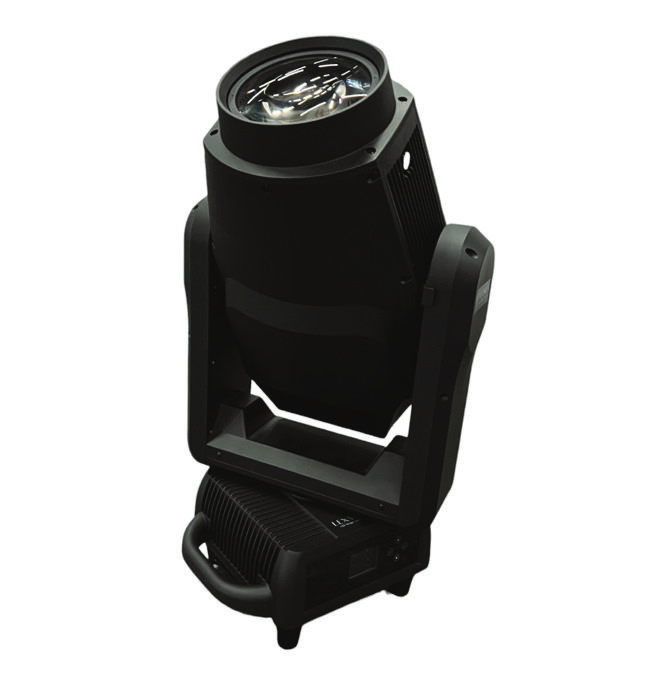

600 W LED Moving Head · Beam Spot Wash Profile · IP65

LV600IP-BSWP

Wetterfester Hybrid-Moving-Head mit 600-W-Weißlicht-LED, CMY + CTO, 4-fach Framing-System, Animationsrad, rotierendem und statischem Gobo­rad, zwei Prismen und Zoom 3° – 42°

Bedienungs­anleitung. Bitte vor der ersten Inbetriebnahme vollständig lesen und für späteres Nachschlagen aufbewahren.

Lichtquelle
600 WWeißlicht-LED-Modul
Zoom
3° – 42°HD-Linse · Autofokus
DMX
35 / 38 / 60RDM · Art-Net · sACN
Schutzart
IP65Innen & Außen
Lexvision LV600IP-BSWPVorwort · Über dieses Dokument

Vorwort

00Willkommen

Vielen Dank, dass Sie sich für den Lexvision LV600IP-BSWP entschieden haben — einen wetterfesten Profil-Moving-Head mit 600-W-LED, CMY-Farbmischung, Framing-System, Animations­rad und umfangreichen Effekten.

Dieses Dokument beschreibt Inbetriebnahme, Bedienung, Pflege und Fehlerbehebung des Geräts. Lesen Sie die Anleitung — insbesondere das Kapitel Sicherheitshinweise — vor der ersten Inbetriebnahme vollständig durch und bewahren Sie sie zusammen mit dem Gerät auf. Das Gerät ist ausschließlich für den professionellen Einsatz bestimmt. Bei Schäden durch unsachgemäße Verwendung oder Nichtbeachtung dieser Anleitung erlischt die Gewährleistung.

0.1Zeichenerklärung

WarnungMarkiert Situationen, in denen Personen verletzt werden können oder das Gerät beschädigt werden kann. Halten Sie diese Hinweise unbedingt ein.
HinweisMarkiert nützliche Zusatz­informationen, Tipps oder Erläuterungen, die das Verständnis erleichtern.
Gefahr — SpannungMarkiert Situationen mit Lebensgefahr durch elektrischen Strom. Arbeiten an spannungs­führenden Teilen sind ausschließlich Fachpersonal vorbehalten.

0.2Lieferumfang

0.3Auspacken & Verpacken

Lexvision LV600IP-BSWPInhalt · Übersicht

Inhaltsverzeichnis

—Übersicht

  1. 01Sicherheits­hinweise04
  2. 1.1Allgemeine & elektrische Sicherheit · Betriebs­grenzen04
  3. 1.2Netzanschluss, Montage & Aufstellung05
  4. 02Technische Daten06
  5. 03Bedienfeld & Menü07
  6. 04DMX-Verkabelung08
  7. 05DMX-Kanal­belegung (35 / 38 / 60 CH)09
  8. 06DMX-Kanal­spezifikationen10
  9. 6.1Pan / Tilt · Strobe · Dimmer · Fokus / Zoom · CMY · Farbräder · Farbmakro10
  10. 6.2Gobo­räder · Animation11
  11. 6.3Framing · Prismen · Frost · Fixture Control12
  12. 07Fehler­behebung13
  13. 08Reinigung & Wartung14
  14. —Kurz­referenz-Karte15
  15. —Hersteller & CE-Konformitäts­erklärung16
Lexvision LV600IP-BSWP01 · Sicherheits­hinweise

Kapitel 01

01Sicherheits­hinweise

Lesen Sie alle Sicherheits­hinweise sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Nichtbeachtung kann zu Sach- oder Personen­schäden führen. Die Schutzart beträgt IP65.

1.1Allgemeine Sicherheit

Elektrische SicherheitVor der Installation die Netzspannung prüfen — sie muss der Angabe am Gerät entsprechen (AC 200 – 240 V, 50 / 60 Hz). Überlast- und Fehlerstrom­schutz (RCD) sind erforderlich. Vor dem Einschalten prüfen, dass die Sicherung den technischen Anforderungen entspricht. Sicherung niemals ohne fachliche Anleitung ersetzen und niemals überbrücken; vor dem Sicherungs­wechsel Strom trennen. Der Schutzleiter (PE) muss ordnungs­gemäß angeschlossen sein.

1.2Betriebs­grenzen

Max. Umgebungs­temperaturta = 40 °C
Max. Oberflächen­temperaturtc = 79 °C
Abstand zu beleuchteten Objekten≥ 5 m
Abstand zu brennbarem Material≥ 0,7 m
Mindestabstand Dauer­blickzone≥ 3,5 m
Mindestabstand zwischen Geräten≥ 0,6 m
Heiße Oberfläche · Blend­gefahrGerät im Betrieb nicht berühren — die Oberflächen­temperatur kann bis zu 79 °C erreichen. Nicht ohne Augen­schutz direkt in die Lichtquelle blicken. Beschädigte Schutz­scheiben sofort ersetzen. Gerät nicht direkt auf brennbaren Materialien installieren.
Lexvision LV600IP-BSWP01 · Sicherheits­hinweise

1.3Netzanschluss

Eingangs­spannung und Frequenz müssen den Angaben am Gerät entsprechen. Bei mehreren Geräten wird empfohlen, jedes Gerät einzeln ein- und auszuschalten.

LeiterAder
L — Phasen­leiterBraune Ader
N — Neutral­leiterBlaue Ader
PE — Schutz­leiterGelb-grüne Ader
SchutzleiterDer Schutzleiter (PE, gelb-grün) muss gemäß den geltenden Installations­normen ordnungs­gemäß angeschlossen sein. Ein beschädigtes externes Kabel nicht selbst ersetzen — Hersteller kontaktieren.

1.4Montage

  1. G-Klemme einsetzenG-Klemme in die Montage­öffnung des Geräte­sockels einsetzen, Quick-Lock-Platte in den Schlitz drehen und fest anziehen.
  2. Zweite KlemmeVorgang für die zweite G-Klemme wiederholen.
  3. Sicherheits­ketteSicherheits­kette durch den Griff des Geräts führen und an der Traverse sichern.
  4. Transport­sicherung lösenVor dem Einschalten die Pan/Tilt-Transport­sicherung entriegeln.
Vor jedem EinsatzG-Klemme und Sicherheits­kette auf Beschädigungen prüfen. Die Sicherheits­kette muss durch den Griff des Geräts geführt sein. Längeres seitliches Hängen wird nicht empfohlen.

1.5Aufstellung

Lexvision LV600IP-BSWP02 · Technische Daten

Kapitel 02

02Technische Daten

Elektrik

Netz­spannungAC 200 – 240 V, 50 / 60 Hz
Leistungs­aufnahme850 W
Nennstrom4,25 A
Leistungs­faktor≥ 0,98

Lichtquelle & Optik

Typ600 W Weißlicht-LED-Modul (High Brightness)
Lebensdauer LED20 000 h
LinseHD-Linse mit Antireflex­beschichtung
Zoom3° – 42°
Prismen1 × 3-fach linear, 1 × 6-fach rund; unabhängig & überlagerbar, bidirektional, Autofokus
Frost2 Frost-Filter mit hoher Lichtausbeute

Effekte & Bewegung

Dimmer0 – 100 % linear, 4 Kurven, 4 Geschwindig­keiten
Strobe1 – 25 Hz, mehrere Effekte
Pan / Tilt540° / 270°, 16 bit
PositionierungKontaktlose Magnet-Encoder
Gobo-MaßeØ 22,8 mm · Bild Ø 12 mm · Dicke 0,5 mm · Metall / Glas

Steuerung

DMX-Kanäle38 (Basic) · 35 (Standard) · 60 (Extend)
ProtokolleDMX512, RDM, Art-Net, sACN, Wireless (optional)
AnschlüsseXLR-3 + XLR-5; RJ45 (optional)
Display2,4″ LCD, Deutsch / Englisch, 180° drehbar
SensorikElektronischer Selbsttest, intelligente Lüfter­steuerung
Eco-ModusStandby-Schlafmodus

Framing · Farbe · Gobo

Framing4 Blenden, präzise Positionierung, Rahmen 360° drehbar, verzerrungs­frei
Farb­mischungCMY endlos · RGB hoch­gesättigt · CTO 3 200 – 6 200 K linear
Farbfilter9 (High CRI, Pink, Orange, Deep Blue, Green, Purple, Deep Red, CTO 3200 K, CTB 9000 K)
Gobo statisch12 Gobos + offen, Wasser­fluss-Effekt bidirektional
AnimationWolken-, Feuer- und Scroll-Effekte
Gobo rotierend7 Gobos + offen, Rotation, Shake, Scroll, 16 bit

Mechanik

Abmessungen389 × 389 × 678 mm
Netto­gewicht29 kg
SchutzartIP65
Lexvision LV600IP-BSWP03 · Bedienfeld & Menü

Kapitel 03

03Bedienfeld & Menü

Bedien­elemente

ElementFunktion
LCD2,4″ Display
UpUntermenü zyklisch aufwärts / Wert erhöhen
DownUntermenü zyklisch abwärts / Wert verringern
Left (Back)Zurück zum übergeordneten Menü
Right (Enter)Gewählten Wert bestätigen

Anschlüsse Rückseite

  • 3-pol. XLR DMX-Eingang / -Ausgang
  • 5-pol. XLR DMX-Eingang / -Ausgang
  • Druck­ausgleichs­ventil (Luftventil)
  • Power Input / Power Output

3.1Menü­übersicht

HauptmenüUntermenüOptionen / Funktion
Adresse (Address)DMX512 Address001 – 512
Kanal-ModusBasic (38 CH) · Standard (35 CH) · Extend (60 CH)
Kein DMX-ModusDMX halten · Blackout
Einstellungen (Specification)Pan InversAus · Ein
Tilt InversAus · Ein
PT EncoderAus · Ein
PT GeschwindigkeitFAST · NORMAL · SLOW
DimmkurveCurve_CV1 · Line_CV2 · S_CV3 · SquareCV4
LED PWM1,2 kHz · 6 kHz · 12 kHz · 24 kHz · 25 kHz
Dimm-GeschwindigkeitSpeed1 · Speed2 · Speed3 · Speed4
Fan ModeTheater · Quiet · AUTO · HIGH
Display BlackoutAus · Ein
Display InvertierenAus · Ein
TastensperreAus · Ein
SpracheEnglisch · Chinesisch
SchlafmodusAus · Ein
Manuell (Manual)Kanäle 1 – 34 · ResetAlle Kanäle einzeln 000 – 255 steuern; Geräte-Reset
Informationen (Information)Betriebs­stunden · Firmware · Temperatur · Lüfter · RDM-ID · FehlerFixture Hour / LED Hour; Versionen, Temperaturen und Lüfter­drehzahl (Panel, XY, DRV1 – DRV4); System­fehler
Erweitert (Advanced)Werksreset · Betriebs­stunden zurücksetzen · LED-Stunden zurücksetzen · KalibrierungService­funktionen
TestAutomatischer SelbsttestJa · Nein
Lexvision LV600IP-BSWP04 · DMX-Verkabelung

Kapitel 04

04DMX-Verkabelung

4.1DMX-Anschluss

Das Gerät verwendet 3- und 5-polige XLR-Steckverbinder für DMX-Ein- und -Ausgang.

Pin 1GND (Masse)
Pin 2DMX − (Daten minus)
Pin 3DMX + (Daten plus)
Abschluss­widerstandAm letzten Gerät der DMX-Kette muss ein Terminator angeschlossen werden: 120 Ω, ¼ W zwischen Pin 2 und Pin 3 des DMX-Ausgangs.

4.2Verkabelungs­regeln

4.3Verkettung (Daisy Chain)

DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts verbinden, dann den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des zweiten usw. Den Terminator in den DMX-Ausgang des letzten Geräts stecken.

Controller OUT ──► LV600IP Adr. 001 (IN ► OUT) ──► LV600IP Adr. 039 ──► LV600IP Adr. 077 ──► 120 Ω TERM. Folgegerät: Startadresse + Kanalzahl — 35 CH: 1 · 36 · 71 · 106 — 38 CH: 1 · 39 · 77 · 115 — 60 CH: 1 · 61 · 121 · 181
Lexvision LV600IP-BSWP05 · DMX-Kanal­belegung

Kapitel 05

05DMX-Kanal­belegung

Drei DMX-Modi: 38 Kanäle (Basic), 35 Kanäle (Standard) und 60 Kanäle (Extend). Der 60-CH-Modus ergänzt Fein­kanäle (16 bit) und Geschwindig­keits­kanäle.

383560Funktion
1311Pan
2322Pan fein
3333Tilt
4344Tilt fein
515Strobe
626Dimmer
737Dimmer fein
8298Fokus
–309Fokus fein
92710Zoom
–2811Zoom fein
10412Cyan
––13Cyan fein
11514Magenta
––15Magenta fein
12616Yellow
––17Yellow fein
13718CTO
––19CTO fein
14–20Farbrad 1
15–21Farbrad 2
16–22Farbrad 3
17823Farbmakro
18924Gobo1-Rad (rotierend)
191025Gobo1 Rotation
–1126Gobo1 Rotation fein
201227Fix-Gobo (statisch)
212628Reserviert
22–29Animation
231330Animation Rotation
––31Animation Rotation fein
383560Funktion
241432Framing Blade 1A
––33Framing Blade 1A fein
251534Framing Blade 1B
––35Framing Blade 1B fein
261636Framing Blade 2A
––37Framing Blade 2A fein
271738Framing Blade 2B
––39Framing Blade 2B fein
281840Framing Blade 3A
––41Framing Blade 3A fein
291942Framing Blade 3B
––43Framing Blade 3B fein
302044Framing Blade 4A
––45Framing Blade 4A fein
312146Framing Blade 4B
––47Framing Blade 4B fein
322248Framing-Rotation
––49Framing-Rotation fein
33–50Prisma 1
–24–Prisma (kombiniert, nur 35 CH)
342551Prisma 1 Rotation
35–52Prisma 2
36–53Prisma 2 Rotation
372354Frost
––55Frost fein
383556Fixture Control
––57Pan/Tilt-Geschwindigkeit
––58Farb­geschwindigkeit
––59Fokus-Geschwindigkeit
––60Gobo-Geschwindigkeit
Lexvision LV600IP-BSWP06 · DMX-Kanal­spezifikationen

Kapitel 06

06DMX-Kanal­spezifikationen

6.1Pan / Tilt · Strobe · Dimmer · Fokus / Zoom · CMY / CTO

383560FunktionDMX-WertEinstellung
1 / 231 / 321 / 2Pan / Pan fein0 – 255Pan 0° → 540° (16 bit)
3 / 433 / 343 / 4Tilt / Tilt fein0 – 255Tilt 0° → 270° (16 bit)
515Strobe0 – 19Geschlossen
20 – 49Offen
50 – 200Strobe langsam → schnell
201 – 210Offen
211 – 255Zufalls-Strobe langsam → schnell
6 / 72 / 36 / 7Dimmer / Dimmer fein0 – 255Geschlossen → offen (0 – 100 %)
8 / –29 / 308 / 9Fokus / Fokus fein0 – 255Fern → nah
9 / –27 / 2810 / 11Zoom / Zoom fein0 – 255Groß → klein
10412 (13)Cyan (fein)0 – 2550 – 100 %
11514 (15)Magenta (fein)0 – 2550 – 100 %
12616 (17)Yellow (fein)0 – 2550 – 100 %
13718 (19)CTO (fein)0 – 2550 – 100 %

6.2Farbräder · Farbmakro

38 / 60WertFunktion
14 / 200 – 127Farbrad 1: lineare Bewegung
128 – 170Farbe 1
171 – 212Farbe 2
213 – 255Farbe 3
15 / 210 – 127Farbrad 2: lineare Bewegung
128 – 170Farbe 4
171 – 212Farbe 5
213 – 255Farbe 6
16 / 220 – 127Farbrad 3: lineare Bewegung
128 – 170Farbe 7
171 – 212Farbe 8
213 – 255Farbe 9
38 / 35 / 60WertFarbmakro
17 / 8 / 230 – 10Kein Effekt
11 – 63Farbe 1 – 9 (11–16 · 17–22 · 23–28 · 29–34 · 35–40 · 41–46 · 47–52 · 53–58 · 59–63)
64 – 95Farbrad 1 Rotation gegen Uhrzeiger
96 – 127Farbrad 1 Rotation im Uhrzeiger
128 – 159Farbrad 2 Rotation gegen Uhrzeiger
160 – 191Farbrad 2 Rotation im Uhrzeiger
192 – 223Farbrad 3 Rotation gegen Uhrzeiger
224 – 255Farbrad 3 Rotation im Uhrzeiger
Farbfilter: High CRI · Pink · Orange · Deep Blue · Green · Purple · Deep Red · CTO 3200 K · CTB 9000 K
Lexvision LV600IP-BSWP06 · DMX-Kanal­spezifikationen

6.3Gobo­räder · Animation

Gobo1-Rad (rotierend) — CH 18 / 9 / 24

WertFunktion
0 – 10Offen
11 – 71Gobo 1 – 7 (11–18 · 19–27 · 28–35 · 36–44 · 45–52 · 53–61 · 62–71)
72 – 127Gobo 1 – 7 Shake, langsam → schnell
128 – 189Rad-Rotation gegen Uhrzeiger, schnell → langsam
190 – 255Rad-Rotation im Uhrzeiger, langsam → schnell

Gobo1 Rotation — CH 19 / 10 / 25 (fein: – / 11 / 26)

WertFunktion
0 – 127Positionierung: Indexing 0 – 360°
128 – 190Rotation gegen Uhrzeiger, schnell → langsam
191 – 192Stopp
193 – 255Rotation im Uhrzeiger, langsam → schnell

Animation — CH 22 / – / 29 · Rotation CH 23 / 13 / 30 (fein 31)

WertFunktion
0 – 10Animation: reserviert
11 – 255Animation lineare Bewegung / einfahren
1 – 10Rotation: Einfahren (nur 35 CH)
11 – 130Rotation im Uhrzeiger, schnell → langsam
131 – 133Stopp
134 – 255Rotation gegen Uhrzeiger, langsam → schnell

Fix-Gobo (statisch) — CH 20 / 12 / 27

WertFunktionWertShake
0 – 10Offen56 – 61Gobo Shake 1
11 – 13Gobo 162 – 67Gobo Shake 2
14 – 17Gobo 268 – 73Gobo Shake 3
18 – 21Gobo 374 – 79Gobo Shake 4
22 – 25Gobo 480 – 85Gobo Shake 5
26 – 28Gobo 586 – 91Gobo Shake 6
29 – 32Gobo 692 – 97Gobo Shake 7
33 – 36Gobo 798 – 103Gobo Shake 8
37 – 40Gobo 8104 – 109Gobo Shake 9
41 – 43Gobo 9110 – 115Gobo Shake 10
44 – 47Gobo 10116 – 121Gobo Shake 11
48 – 51Gobo 11122 – 127Gobo Shake 12
52 – 55Gobo 12128 – 189Wasserfluss CCW, schnell → langsam
190 – 255Wasserfluss CW, langsam → schnell

Shake jeweils langsam → schnell. Gobos: Metall / Glas, Außen-Ø 22,8 mm, Bild-Ø 12 mm, Dicke 0,5 mm — hoch­temperatur­festes Glas oder Metall verfügbar.

Lexvision LV600IP-BSWP06 · DMX-Kanal­spezifikationen

6.4Framing · Prismen · Frost

Framing Blades 1A – 4A (Kanäle je Modus, siehe Kapitel 05) steuern die Position von außen nach innen (DMX 0 – 255). Blades 1B – 4B steuern die Neigung ± 35°.

Kanal (38 / 35 / 60)WertFunktion
Framing-Rotation
32 / 22 / 48		0 – 160Rotation 0° → 360°
161 – 202Rotation gegen Uhrzeiger, schnell → langsam
203 – 243Rotation im Uhrzeiger, langsam → schnell
244 – 255Kein Effekt
Prisma 1
33 / – / 50		0 – 10Offen
11 – 255Prisma 1 einfahren
Prisma 2
35 / – / 52		0 – 10Offen
11 – 255Prisma 2 einfahren
Prisma-Rotation
34 & 36 / 25 / 51 & 53		0 – 127Positionierung 0° → 360°
128 – 191Rotation gegen Uhrzeiger, schnell → langsam
192 – 255Rotation im Uhrzeiger, langsam → schnell
Frost
37 / 23 / 54 (fein 55)		0 – 255Frost lineare Bewegung / einfahren
Kanal (nur 35 CH)WertFunktion
Prisma kombiniert
CH 24		0 – 10Offen
11 – 71Prisma 1 einfahren (Positionierung)
72 – 133Prisma 1 Rotation
134 – 195Prisma 2 (Positionierung)
196 – 255Prisma 2 Rotation

Nur 60 CH: Zusatz­kanäle

CHWertFunktion
570 – 255Pan/Tilt-Geschwindigkeit, schnell → langsam
580 – 255Farb­geschwindigkeit, schnell → langsam
590 – 255Fokus-Geschwindigkeit, schnell → langsam
600 – 255Gobo-Geschwindigkeit, schnell → langsam

6.5Fixture Control — CH 38 / 35 / 56

0 – 9Kein Effekt
10 – 14Geräte-Reset
15 – 29Einstellungen-Reset
30 – 34Pan/Tilt-Reset
35 – 49Reserviert
50 – 74LED PWM: 1,2 kHz · 6 kHz · 12 kHz · 24 kHz · 25 kHz (je 5 Schritte)
75 – 79Reserviert
80 – 99Dimmkurve 1 · 2 · 3 · 4 (je 5 Schritte)
100 – 104Fan: Theater
105 – 109Fan: Quiet
110 – 114Fan: AUTO
115 – 119Fan: HIGH · 120 – 255 reserviert
Lexvision LV600IP-BSWP07 · Fehler­behebung

Kapitel 07

07Fehler­behebung

7.1Gerät reagiert nach dem Einschalten nicht

#Prüfung
1Strom­versorgung prüfen.
2Prüfen, ob der Netzschalter eingeschaltet ist.
3Prüfen, ob die Sicherung durchgebrannt ist.

7.2DMX-Steuerungs­probleme

#Prüfung
1Flackert das Display? Wenn ja: DMX-Steckverbinder und Signalkabel prüfen.
2Display flackert nicht, aber das Gerät reagiert nicht auf Steuer­befehle: DMX-Adresse prüfen.
3DMX-Signal instabil: XLR-Steckverbinder und Signalkabel prüfen.
4Anderen Controller zum Testen verwenden.

7.3Mechanische Probleme

7.4Lampe blinkt

Temperatur­schutzDas Gerät verfügt über einen Temperatur­schutz. Bei Überhitzung schaltet das LED-Modul automatisch ab. In diesem Fall: Lüfter­funktion prüfen, Lüfter­filter auf Verschmutzung kontrollieren und das Gerät erst nach Fehler­behebung durch qualifiziertes Fachpersonal zurücksetzen. Schäden durch verstopfte Lüfter, übermäßigen Nebel oder unsachgemäßen Gebrauch sind von der Gewährleistung ausgeschlossen.
Lexvision LV600IP-BSWP08 · Reinigung & Wartung

Kapitel 08

08Reinigung & Wartung

Die Lebensdauer des Geräts hängt von der Einsatz­umgebung und regelmäßiger Wartung ab.

Vor dem ÖffnenVor dem Öffnen des Gehäuses stets die Strom­versorgung trennen. Gehäuse erst öffnen, wenn das Gerät vollständig abgekühlt ist.

8.1Reinigung

  1. Lose Partikel abblasenZuerst lose Partikel mit Druckluft entfernen.
  2. Optik reinigenRückstände von der Mitte zum Rand mit destilliertem Wasser und geruchlosem Papiertuch oder Baumwolltuch entfernen. Optische Komponenten vorsichtig behandeln, um die Beschichtung nicht zu beschädigen.
  3. Keine aggressiven MittelKeine schädlichen Flüssigkeiten oder harten Gegenstände verwenden.
  4. Beschädigte Linsen ersetzenBeschädigte Linsen sofort austauschen lassen.

8.2Wartungs­intervalle

IntervallMaßnahme
WöchentlichLüfter­filter und Linsen reinigen.
HalbjährlichVollständige Wartung durchführen.
Vor jedem EinsatzG-Klemmen, Sicherheits­kette und Montage­material auf Beschädigungen prüfen.
Lexvision LV600IP-BSWP— · Kurz­referenz

Anhang A

AKurz­referenz-Karte

Heraustrennen entlang der gestrichelten Linie und am Pult oder im Flightcase aufbewahren.

HIER HERAUSTRENNEN
Kurz­referenz
LV600IP-BSWP · DMX-Modi
38 CH — Basic
01–04
Pan / Tilt + fein
05–07
Strobe · Dimmer + fein
08–09
Fokus · Zoom
10–13
C · M · Y · CTO
14–17
Farbrad 1–3 · Makro
18–23
Gobo rot. · Fix-Gobo · Animation
24–32
Framing 1A–4B · Rotation
33–38
Prismen · Frost · Control
35 CH — Standard
01–03
Strobe · Dimmer + fein
04–08
C · M · Y · CTO · Makro
09–13
Gobo rot. + fein · Fix-Gobo · Anim.
14–22
Framing 1A–4B · Rotation
23–25
Frost · Prisma komb. · Prisma Rot.
27–30
Zoom · Fokus + fein
31–34
Pan / Tilt + fein
35
Fixture Control
60 CH — Extend
01–11
P/T · Strobe · Dimmer · Fokus · Zoom (16 bit)
12–19
CMY + CTO (16 bit)
20–31
Farbräder · Makro · Gobos · Animation
32–49
Framing 1A–4B + fein · Rotation
50–56
Prismen · Frost · Control
57–60
Speed P/T · Farbe · Fokus · Gobo
Start­adressen (1. – 4. Gerät)
35 CH
1 · 36 · 71 · 106
38 CH
1 · 39 · 77 · 115
60 CH
1 · 61 · 121 · 181
Term.
120 Ω, ¼ W (Pin 2–3)
Fixture Control (Werte)
10–14
Geräte-Reset
30–34
Pan/Tilt-Reset
50–74
PWM 1,2 / 6 / 12 / 24 / 25 kHz
80–99
Dimmkurve 1–4
100–119
Fan Theater / Quiet / Auto / High
Betriebs­grenzen
ta / tc
40 °C / 79 °C
Objekte
≥ 5 m
Brennbar
≥ 0,7 m
Geräte
≥ 0,6 m · 2 Personen zum Tragen
Erste Hilfe — Fehler­diagnose
—
Kein Licht? → Netz, Schalter & Sicherung
—
Kein DMX? → Adresse + Kabel + 120 Ω
—
LED aus? → Übertemperatur, Lüfterfilter
—
Vor Einschalten: Pan/Tilt-Lock lösen!
Lexvision LV600IP-BSWP · Kurz­referenz · Ausgabe DE 09/2026 · V1Vollständige Anleitung im Heft
Lexvision LV600IP-BSWP— · Hersteller & CE

Anhang B

BHersteller & Konformität

Hersteller­angaben

Lexvision GmbH
Waldweg 26
54636 Sefferweich · Deutschland
HRB 44195
WEEE-Reg.-Nr. DE 51219209

Service & Support

Bei technischen Fragen wenden Sie sich an Ihren autorisierten Fach­händler oder an verkauf@lexvision.de · +49 (0) 651 14567727. Halten Sie Modell­bezeichnung (LV600IP-BSWP) und Kauf­datum bereit.

—EU-Konformitäts­erklärung

Der Hersteller erklärt in alleiniger Verantwortung, dass der Lexvision LV600IP-BSWP den einschlägigen Harmonisierungs­rechtsvorschriften der EU entspricht (LVD 2014/35/EU, EMV 2014/30/EU, RoHS 2011/65/EU). Die unterschriebene EU-Konformitäts­erklärung liegt als separates Dokument vor und kann bei der Lexvision GmbH angefordert werden.

Lexvision LV600IP-BSWP · Bedienungs­anleitung · Ausgabe DE 09/2026 · V1 · Dokument-Nr. LV600IP-DE-01 · Technische Änderungen und Irrtümer vorbehalten.
